1 De quantas partes são compostos os módulos fotovoltaicos?
A geração de energia solar, também conhecida como módulos fotovoltaicos, é o componente principal das usinas fotovoltaicas. Hoje iremos fornecer uma análise detalhada de seus principais componentes:
É composto principalmente de células solares, tampa de vidro, encapsulamento EVA, folha traseira, moldura de alumínio, caixa de junção, fita de solda e silicone.

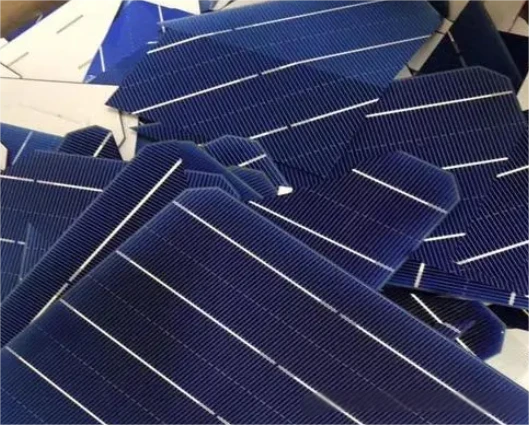

1. Células fotovoltaicas
O componente principal dos módulos fotovoltaicos é responsável pela conversão da energia luminosa em energia elétrica. Depois que as células da bateria são conectadas em série e paralelo para atingir uma determinada potência e tensão nominal de saída, elas formam módulos fotovoltaicos. Os módulos fotovoltaicos são combinados para formar um conjunto fotovoltaico, que é conectado a componentes como controladores, baterias, inversores, etc. para formar um sistema de geração de energia fotovoltaica.
As células da bateria são geralmente feitas de materiais de silício, incluindo silício monocristalino, silício policristalino e células de película fina.
A tecnologia de células de silício cristalino é baseada em wafers de silício como substratos e gera eletricidade separando portadores gerados por fotos com base em junções PN. De acordo com as diferenças nas matérias-primas e na tecnologia de preparação da bateria, as baterias de silício cristalino são divididas em baterias do tipo P e baterias do tipo N.
2. Tampa de vidro
O vidro fotovoltaico é um tipo de vidro de ácido clorídrico de silicato de cálcio e sódio localizado na vanguarda do módulo, protegendo as células solares de fatores ambientais externos, como vento, chuva, neve, etc. eficiência. Portanto, o vidro fotovoltaico precisa ter alta transparência e alta refletividade para luz infravermelha de 1200nm. Em segundo lugar, possui alta resistência mecânica. Resistente a impactos, capaz de suportar pressão de vento de 2.400Pa e pressão de neve de 5.400Pa, proporcionando suporte e proteção.Em terceiro lugar, tem boa durabilidade. Devido à influência do clima e da localização geográfica, os componentes precisam operar em ambientes externos com grandes diferenças de temperatura entre o dia e a noite, e devem ter características de resistência à corrosão e às intempéries.
3. Filme EVA (encapsulamento de EVA)
Usado para embalar células de bateria, garantindo que as células fiquem fixadas entre a tampa de vidro e a placa traseira. O filme EVA tem boa adesão e transmitância de luz, ao mesmo tempo que fornece alguma proteção de amortecimento.
De acordo com os materiais, os filmes adesivos convencionais incluem principalmente EVA POE, EPE, PVB. O filme EVA é o filme de embalagem fotovoltaica convencional, com boa transparência, bom desempenho de processamento, fornecimento estável e baixo custo.No entanto, apresenta desvantagens como alta penetração de vapor d'água, baixa resistência ao impacto e resistência instável ao PID. O filme POE possui baixa permeabilidade ao vapor de água e boa resistência ao PID, tornando-o adequado para embalar componentes de vidro duplo e componentes do tipo N. No entanto, possui propriedades de processamento ruins e custos elevados.
4. Folha traseira
Localizado na parte traseira do componente, protege as células da bateria e a estrutura interna contra danos mecânicos e erosão ambiental. Geralmente feito de materiais altamente resistentes às intempéries, possui bom isolamento elétrico e resistência à umidade.
As tabelas fotovoltaicas são divididas em tabelas fluoradas e tabelas não fluoradas. As tabelas fluoradas têm TPT TPE, TPC, CPC. As tabelas não fluoradas incluem PET, PA/PO, etc.
5. Estrutura de alumínio
Usado para apoiar e proteger a estrutura dos módulos fotovoltaicos, fornecer resistência mecânica dos módulos, apoiar o suporte de conexão entre os módulos e suportes e usar estruturas para melhorar a resistência mecânica geral e a capacidade de carga dos módulos, prolongando assim sua vida útil .
6. Caixa de junção
Localizado na parte traseira do módulo, conecte o módulo fotovoltaico ao circuito externo através de um cabo. A caixa de junção geralmente contém diodos para evitar o fluxo reverso de corrente e proteger as células da bateria contra danos. A caixa de junção consiste principalmente em uma tampa da caixa de junção, anel de vedação, diodo, dispositivo de dissipação de calor, corpo da caixa, fios e conectores. A principal função de uma caixa de junção é conectar a eletricidade gerada pelas células solares a circuitos externos.
7. Fita fotovoltaica, silicone
A fita fotovoltaica é um material condutor composto formado pelo revestimento de solda à base de estanho na superfície da fita de cobre, que é usado para conexão em série ou paralela de células fotovoltaicas para coletar corrente e conduzir eletricidade.
O silicone é usado principalmente para colagem e vedação de módulos fotovoltaicos de vidro laminado, colagem de molduras e vidros, caixas de junção e placas traseiras (ou vidro), desempenhando um papel de vedação e conexão. De acordo com os diferentes locais de uso, o silicone é dividido em selante e adesivo para envasamento.
2 Fluxo de processo de módulos fotovoltaicos
De acordo com os componentes importantes dos módulos fotovoltaicos mencionados acima, o processo específico de fabricação dos módulos fotovoltaicos pode ser dividido em soldagem, empilhamento, laminação, teste EL, enquadramento, montagem da caixa de junção, limpeza, teste IV, inspeção do produto acabado, embalagem, etc.
